坚宝智能化弱电工程电缆施工需要注意哪些？

咱们在编制弱电工程施工计划的时分，常常需要做弱电线管、线槽的计划，今日的文章能够参阅，直接运用哦

此套完好的word计划，VIP会员有需求的能够直接私信我，下载！

非会员也能够进入我的常识星球进行下载，点击扫码进入就能够了。

想要下载弱电精品材料的，能够扫码参加！

终将渡过生长的海

01

正文

首要施工办法及技能要求

1.1线管、线槽施工工艺要求

1.1.1板槽装置及注意事项

    1、笔直敷设的线槽有必要按底架装置，水平部分用支架固定。

    2、不同电压、不同回路、不同频率的强电线应分槽敷设，或加阻隔板放在同一 槽内。
    3、线槽与各种模块底座衔接时，底座应压住槽板头。
    4、线槽螺杆高出螺母的长度少于5毫米。
    5、线槽两个固定点之间的接口只答应有一个，一切接口跨接处均装上接地铜线或片，      每层确保牢靠的重复接地。
    6、线槽穿插、转弯、丁字衔接要求：平坦无歪曲，接缝紧密平直无刺无缝隙，接口方位准确，视点适合。
    7、槽板应紧贴修建墙面，摆放规整。
    8、导线不得在线槽内进行接头，接线在接线盒内进行。
   9、穿在管、槽、架内的绝缘导线，其绝缘电压不该低于500V。
    10、管线槽架内穿线宜在修建物的抹灰及地上工程结束后进行，在配线施工之前，将线槽内的积水和杂物铲除洁净。

1.1.2电缆桥架的装置

 1、电缆桥架有必要依据图纸走向及现场修建特性规划弯头、马鞍、长度等。
     2、电缆桥架装置有必要横平竖直。
     3、电缆桥架装置有必要依据桥架巨细，准确计算出承托点受力状况。要求均匀、规整漂亮及结实牢靠。
     4、桥架角弯有必要有充沛的弧度，防止将电缆离散。
     5、电缆桥架有必要至少将两头加接地维护。

1.1.3线管的敷设

1.1.3.1 金属管的加工要求：

金属管应契合规划文件的规则，外表不该有穿孔，裂缝和显着的高低不平，内壁应润滑，不答应有锈蚀。现场加工契合下列要求：
     1、管口应无刺和锐棱角。
     2、金属管口宜做成喇叭形。
     3、金属管在弯制后，无裂缝和显着的凹瘪现象。
     4、金属管的曲折半径不小于所穿入电缆的最小答应曲折半径。
     5、钢管应涂防腐漆，以添加运用寿命。



1.1.3.2 金属管的切开、焊接

     1、在配管时，依据实际需要长度对管子进行切开。
     2、管子和管子衔接，管子和接线盒、配线箱衔接，均在管子端部套焊。
     3、套焊后，应随即打扫管口，将管口端面和内壁的毛刺用锉刀锉光，使管口坚持润滑，防止破线缆护套。

1.1.3.3 金属管曲折

    在敷设金属线管时削减弯头，关于截面较大的选用内径较大的管子或增设拉线盒 。曲折半径契合下列要求：
    1、明配管时，一般不小于管外径的6倍；只要一个弯时，可不小于管外径的4倍；整排钢管在转弯处，宜弯成同心圆形状。
    2、明配管时，一般不小于管外径的6倍，敷设于地下或混凝土楼板内时，应不小于管外径的10倍。
    3、电线管的曲折处不该有折皱、陷和裂缝，且弯扁程度不该大于管外径的10%。

1.1.3.4 金属管的衔接
    1、金属管衔接结实，密封杰出，两管口应对准。套焊接的短套管的接头的长度，不该小于金属管外径的2.2倍。
    2、管接头处以铜线作牢靠衔接，以确保电气接地的接连。
    3、金属管衔接不采纳直接对焊的方法。
    4、金属管进入接线盒后，确保接线盒内显露的长度小于5MM。3.1.3.5金属管的敷设
    金属管暗设时契合下列要求：
    1、预埋在墙体中心的金属管内径不超越50，楼板中的管径为15~20MM，直线布管30米处设暗线盒。
    2、敷设在混凝土、水泥里的金属管，其地基坚实平坦。
    3、金属管衔接时，管孔对准，接缝应紧密，不得有水和泥浆进入。
    4、金属管道有不小于0.1%的排水斜度。
    5、修建群间的金属管道埋设深度不小于0.7米；在人行道下面敷设时，不小于0.5米。

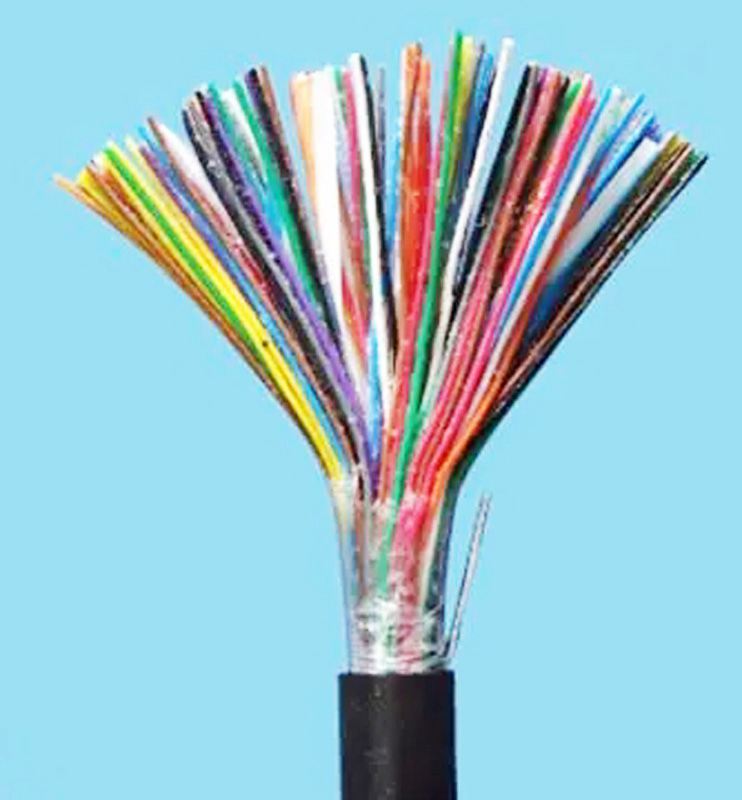

1.2弱电电缆敷设

1、电缆敷设前须核准电缆类型、截面是否与规划相同。
    2、电缆敷设前具体勘查放缆现场环境，确认最佳放缆计划。
    3、对截面为25平方毫米及以上电缆，放缆时增设电缆导向缆辘。
    4、电缆敷设依据用电设备方位，在桥架内由里到外规整摆放。
    5、关于运用电缆标准相同的设备，放缆时先远后近。
    6、电缆固守时，在转弯处曲折半径不小于电缆直径的6倍。
    7、每放一个回路，都有必要在电缆头、尾上绑挂电缆铭牌，铭牌上编上每回路编号、电缆类型、标准及长度。
    8、布放电缆的牵引力，少于电缆答应张力的80%。
    9、对批量购进的四对双绞电缆，对电缆长度、衰减、近端串扰等几项目标进行测验。

1.3电缆头制造装置

1、电缆头制造前应校正，对其物理性能进行粗测；对不同功用的电缆可用摇表、万用表、电话机待设备进行丈量。四对UTP双绞线，必要时打上模块实测。
    2、制造电缆头前，依据衔接的设备、模块考虑电缆的预留余量。
    3、电缆进入配电箱（柜）内应剥去电缆外层维护皮，并用尼龙扎带等加以固定。
    4、铠装电缆引进电箱后应在铠钾上焊接好接地引线，或加装专门接地夹。
    5、在配电箱内接线空间一般比较宽余，选用压接铜线耳制造电缆头，在电视上一般运用开口线耳制造电缆头。
    6、选用压接线耳，在压接线耳两头朝不同方向和压接一次，选用开口线耳时，将开口处敲紧敲密，并涂上非酸性焊锡膏后灌锡减低触摸电阻。
    7、压接线耳截面应与导线截面相同，开口线耳载流量不该低于导线载流量。
    8、在有腐蚀性或对供电要求较高的场所，一切铜-铜接点都应搪锡或加涂导电膏，以削减触摸面发热。
    9、线耳压接结束后均应完全整理洁净，并包扎与相序共同的色带。
    10、操控电缆头两头导线压接接线端子后有必要包扎杰出。
