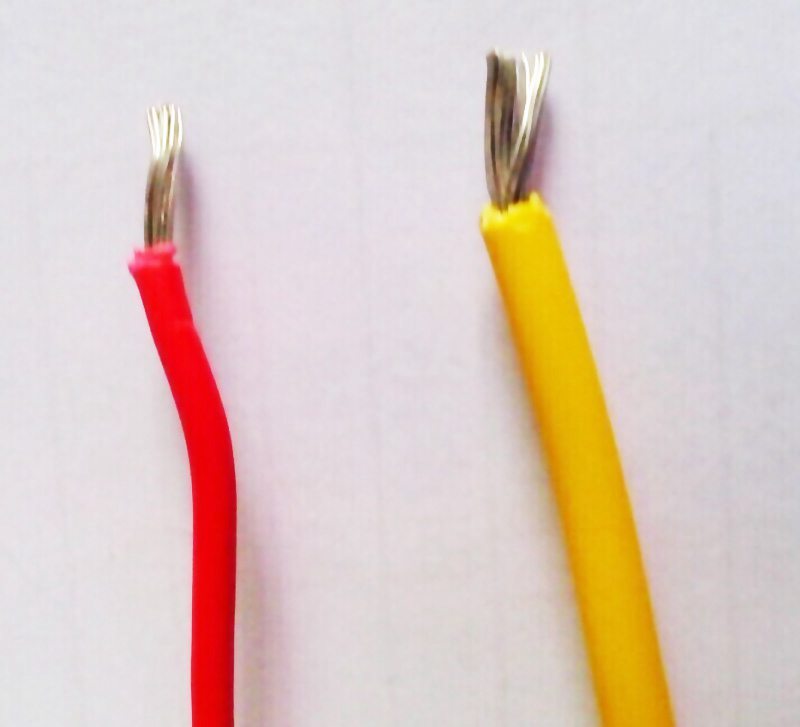

一、产品称号：无卤低烟阻燃交联聚烯烃绝缘环保软电线电缆
二、产品规范
1 、结构和相关理化功能参照选用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
2 、阻燃功能参照选用 GB/T18380.3-2001(A 类、 B 类或 C 类 ) 。
3 、无卤低烟功能参照选用 GB/T17650.2 ， GB/T17651.2 。
4 、环保功能参照和 EN 71-3 （ A1 ： 2000 ）《特定元素的过境规则（重金属含量的过境规则）》。

三、类型称号（见表 1 ）

表 1





四、产品规格（见表 2 ）

表 2





六、运用特性

1 、额外电压为：相电压 / 线电压是 450/750V 或 300/500V 。
2 、最高长时间工作温度不超越 90 ℃ 。
3 、敷设时的环境温度在 -25 ℃ 及以上。
4 、敷设时的最小曲折半径：电缆外径小于 25mm 者为 4D ，电缆外径为 25mm 及以上者为 6D 。
(D 为电缆外径 )

七、技能功能

1 、导体直流电阻见表 3 。

表 3





2 、绝缘电阻
90 ℃ 时绝缘体积电阻率ρ≥ 10 11 Ω ? cm ；
90 ℃ 时绝缘电阻常数 K i ≥ 0.367M Ω? km 。

3 、耐压实验
电压等级 300/500V 的产品饱尝沟通 2000V ， 5min 内不击穿；
电压等级 450/750V 的产品饱尝沟通 2500V ， 5min 内不击穿。

4 、 焚烧实验
成束焚烧实验：经过 GB/T18380.3-2001 规则的成束焚烧实验（ A 类、 B 类、 C 类）；
焚烧烟密度实验：透光率 ≥ 60% ；
焚烧气体腐蚀性实验： PH 值 ≥ 4.3 ，电导率≤ 10μS/mm 。

5 、绝缘热延伸实验 （ 200 ℃ ， 0.2MPa ， 15min ）
负荷下伸长率 ≤ 175% ，冷却后永久变形率 ≤ 25% 。

6 、绝缘和护套的力学功能
交联聚烯烃绝缘：原始抗张强度 ≥ 10MPa ；原始开裂伸长率 ≥125% ；
老化后抗张强度改变率≤± 30% ；老化后开裂伸长率 ≤±30% 。
聚烯烃护套： 原始抗张强度 ≥ 9MPa ；原始开裂伸长率 ≥125% ；
老化后抗张强度改变率≤± 30% ；老化后开裂伸长率 ≤±30% 。

八、产品特色
该系列产品克服了国内传统无卤低烟阻燃电线电缆对有害重金属不作定量、阻燃功能不抱负、长时间浸水后绝缘电阻大幅下降、抛弃时仍会形成环境的二次污染等问题，首要具有以下长处：
1 、不含卤素，也简直不含 “铅、汞、砷、锑、镉、铬、硒、钡”等八种有毒有害重金属元素；
2 、成束焚烧实验可到达 A 类，焚烧时发烟量少，透光率高；
3 、焚烧无腐蚀性气体发生；
4 、热稳定性好，寿命长；
5 、功能 / 价格比高。

九、交货长度
1 、交货电缆的长度不小于 100m ，答应长度不小于 10m 的短段交货，其数量不超越交货总长度的 10% ；
2 、依据两边的协议，答应任何长度交货；
3 、长度计量差错不超越± 0.5% 。
